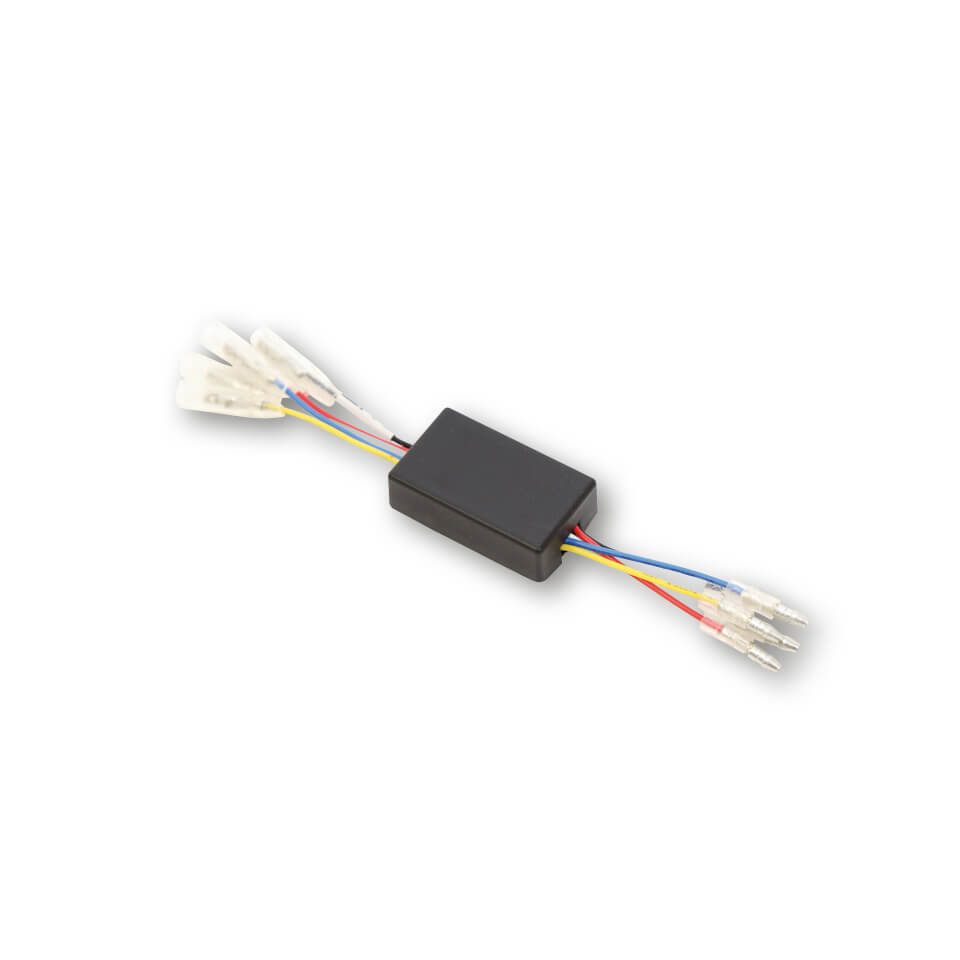

HIGHSIDER DRL CONTROL-BOX CB1, skift af kørelys

HIGHSIDER DRL KONTROL-BOX CB1

Kørelysstyringsboks til køretøjer uden lyskontakt

Ved at installere DRL CONTROL- BOX CB1 er det korrekte kredsløb mellem kørelys og den forreste belysning på det givne køretøj. I henhold til reglerne skal kørelysene tilsluttes på en sådan måde, at de automatisk slukkes, når hovedlygterne tændes. Da hovedlygten altid er tændt i køretøjer uden lyskontakt, vil kørelysfunktionen ikke kunne bruges korrekt. BOX er velegnet til LED og konventionelle forlygter og er installeret mellem hovedlygten med integreret eller separat kørelys i dagtimerne og køretøjets elektriske system. Funktionen af parkeringslyset, der skiftes via tændingslåsen, når køretøjet er parkeret, er fuldt funktionsdygtigt.

Skræddersyet til din cykel - det omfattende udvalg af tilbehør fra HIGHSIDER er perfekt skræddersyet til din motorcykel. Med maksimal kvalitet og funktionalitet kan du nemt designe din cykel efter dine ønsker.

Dimensioner
Længde: 48 mm
Bredde: 28 mm
Højde: 14 mm

Beskæftigelse:
IN (elektrisk køretøj):
Gul = høj stråle (+)
Blå = lav stråle (+) TÆND/SLUK-kontakt mellem
Hvid = parkeringslys (+)
Rød = tænding 15 (+)
Sort = jord (-)

OUT (forlygter)
Gul = høj stråle (+)
Blå = lav stråle (+)
Sort = jord (-)

Til kørelys:
Hvid = parkeringslys (+)
Rød = kørelys i dagtimerne (+)

Omfanget af levering: 1 stk.

Valgfrit tilbehør:
Tænd/sluk for lys

SEDDEL:
Der kræves også en separat TÆND- og SL-knap til KONTROLBOKSEN (medfølger ikke).
Bagendelygten skal altid være tændt, dvs. indstillet til tænding plus.

Hvis det skulle ske med dette produkt i forbindelse med TYPE 6-forlygten, at dette ikke skifter kørelys efter start af motoren, skal du fortsætte på følgende måde:
Installer den medfølgende 120 Ohm-modstand som angivet i instruktionerne. Nu skal forlygten også tænde kørelyset.

Drikkepenge:
En samling tutorial er tilgængelig på YouTube i vores kanal (HIGHSIDER Tips & Tricks). Sammenkæde:
https://www.youtube.com/watch?v=XC85w-0orc8
