アクセル・ジョースト・エレクトロニクス・ボックスバージョンD

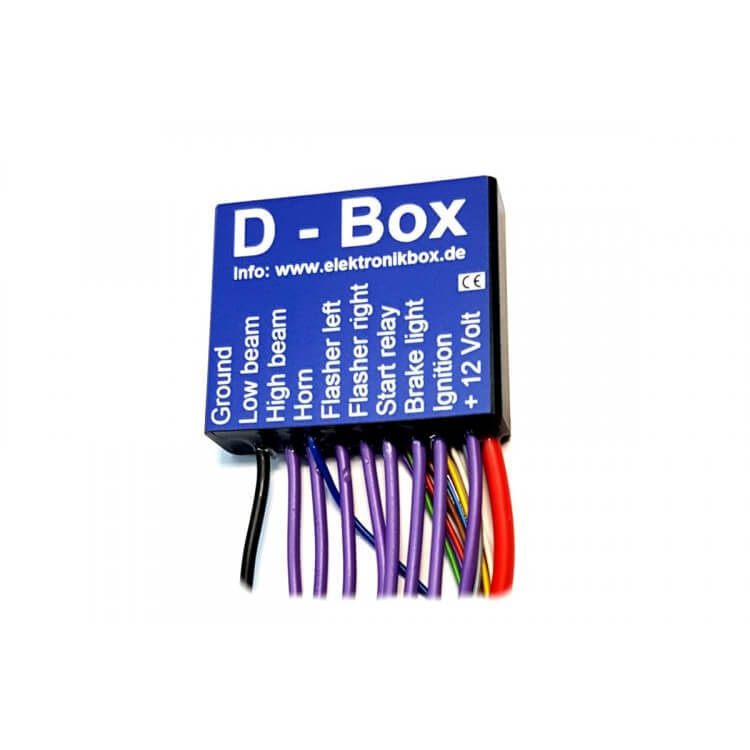

電子ボックスバージョン D
拡張機能を備えた新しいDボックスは、2021年12月から利用可能になる予定です。

この電子機器箱は、オートバイの最も重要な機能を制御します。次のオプションが可能です。
- プッシュボタンまたはスイッチを介して統合フラッシャーリレー
- インジケーター制御の出力が利用可能
サイドスタンド用-2入力- およびニュートラルスイッチが実装されています
- 調整可能なターン信号リセットとターン信号の光機能の制限(位置ライト)
- 押しボタンまたはスイッチによるメインビームとロービームの制御
- 押しボタンによるホーンの制御
- ブレーキライトの制御
- 機能の監視を容易にするため、出力時の制御LED
- ボタンモードでオプションで利用可能なハンドルバーアダプタを介してハンドルバーのケーブル削減。

ちなみに、新しいDボックスは2つのボタンだけで制御することもできます。したがって、ボタンの組み合わせは、ユーザーによって記憶する必要はありません。
- 2つのボタンの1つを短く押すと、それぞれのターン信号がオンになります。ある
さらに2つのボタンの1つを短く押すと、再び切り替わります。
- 少し長い長いプレスアンドホールド(約0.3秒以上)がホーンを切り替えます。
- 少し長い長押し(約0.3秒間)右にスターターを切り替えます。
- 2つの短いボタンは、高いビームと低いビームの間の左側のスイッチを押します。
- 右側の2つの短いボタンを押すと、イグニッションのオンまたはオフを切り替えます。
- 両方のボタンを同時に短く押すと、ハザード警告灯が点灯します。

個々の出力は、短絡後の短絡性および自己リセットです。

ちなみに、D-BoxはTSM/TSSMモジュールを搭載したハーレーダビッドソンのオートバイにもTSM/TSSMモジュールを制御するために使用できます。既存の警報システムとの組合せはこうしてそれ以上のadoなしで可能である。

寸法:50ミリメートル長さx 12.5ミリメートル幅x 42ミリメートルの高さ
消費電流:12Vで最大7mA
ハウジング:黒耐衝撃性ABSプラスチック、防水カプセル化
入力電圧:6~18ボルト
接続:制御部0.14mm²、電源セクション0.75mm²、供給ケーブル用1.5mm²、各20cm
最大出力電流:出力あたり5アンペア、電流制限(10アンペア)
最大周囲温度:摂氏80度
12V接続からの許容電流:20アンペア

配達の範囲:1個

告知：
ボックスの設定方法に関する小さなビデオはこちら https://youtu.be/P8NdlLaev_Q
右側のボックスについて質問がある場合は、次のインタラクティブビデオを使用できます https://www.youtube.com/watch?v=nietDWvNRr

手記：
アイテム 361-925 エレクトロニクスボックスバージョンGおよび361-984エレクトロニクスボックスバージョンTを置き換えます。
